产品概述

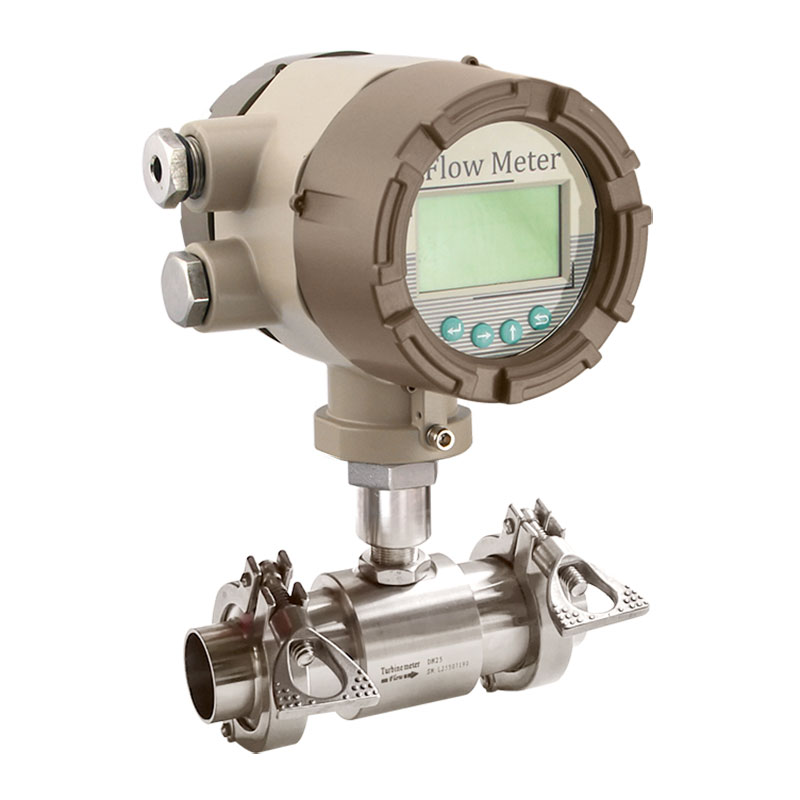

LWS系列卫生涡轮流量计是一种广泛应用于制药、食品、饮料等行业,作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢(316L)制成,机芯部分使用特种材质,具有良好的防腐蚀、防锈能力。专门为制药、饮料行业设计,采用快装式连接结构,方便清洗。LWS系列卫生涡轮流量计是卫生行业理想仪表。
产品特点
■ 防腐防锈材质,适用于卫生行业;
■ 快装式结构,易于安装维护;
■ 准确度高,重复性好;
技术参数
被测介质 |
无杂质、低粘度、无强烈腐蚀性液体 |
执行标准 |
涡轮流量传感器(JB/T9246-2016) |
检定规程 |
涡轮流量计(JJG1037-2008) |
仪表口径(mm) |
卡箍连接,DN4-DN100 |
准确度等级 |
1.0、0.5、0.2 |
量程比 |
1:10;1:15;1:20(需特制) |
传感器材质 |
316(L)不锈钢 |
使用条件 |
介质温度:-20℃~+80℃; 环境温度:-20℃~+60℃ |
信号输出功能 |
脉冲信号、4~20mA |
通讯输出功能 |
RS485通讯、HART协议等 |
工作能源 |
外电源:+24VDC±15%,纹波≤±15%,适用于4~20mA输出、脉冲输出、RS485等 |
信号线接口 |
基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5 |
防爆等级 |
ExdIICT6 Gb |
防护等级 |
IP65或更高(可定制) |
流量范围
仪表口径(mm) |
正常流量范围(m³/h) |
扩展流量范围(m³/h) |
常规耐受压力(MPa) |
DN4 |
0.04~0.25 |
0.04~0.4 |
1.0 |
DN6 |
0.1~0.6 |
0.06~0.6 |
1.0 |
DN10 |
0.2~1.2 |
0.15~1.5 |
1.0 |
DN15 |
0.6~6 |
0.5~5 |
1.0 |
DN20 |
0.8~8 |
0.45~9 |
1.0 |
DN25 |
1~10 |
0.5~10 |
1.0 |
DN32 |
1.5~15 |
0.8~15 |
1.0 |
DN40 |
2~20 |
1~20 |
1.0 |
DN50 |
4~40 |
2~40 |
1.0 |
DN65 |
7~70 |
5~70 |
1.0 |
DN80 |
10~100 |
7~100 |
1.0 |
DN100 |
20~200 |
10~200 |
1.0 |
