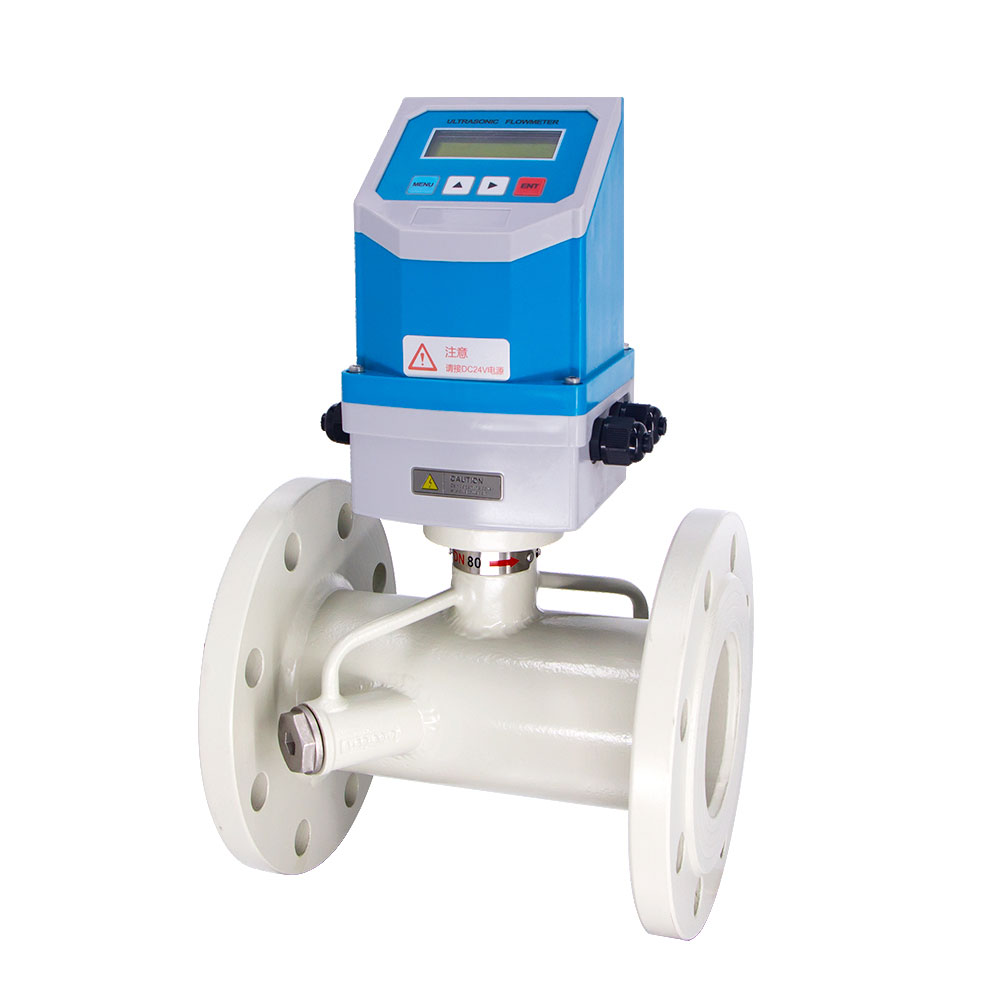

UMA系列气体超声波流量计

广泛适用于石油、化工、电力、冶金、工业锅炉等行业进行燃气计量和城市天然气、燃气调压站封闭管道中气体的体积流量、总量及燃气能量计量

■ 无压力损失,量程比宽,低始动流量。
■ 无可动部件,故障率少。
■ 耐污性强,长期使用准确度不变,无需定期维护。
■ 双声道测量,采用数字相关算法,准确度高,抗干扰性能强。
■ 集流量、温度、压力测量于一体,可自动进行温压补偿和压缩因子修正运算。


说明书下载 在线咨询

产品概述

UMA型气体超声波流量计是一款对射式双声道流量计,具有准确度高、重复性好、无压力损失、无需定期维护等特点,是气体计量和城市燃气贸易计量的理想仪表。该仪表集流量、温度、压力功能于一体,并能进行温度、压力、压缩因子的自动补偿,是石油、化工、电力、冶金、工业锅炉等行业进行燃气计量和城市天然气、燃气调压站封闭管道中气体的体积流量、总量及燃气能量计量的理想仪表。

产品特点

■ 无压力损失,量程比宽,低始动流量。
■ 无可动部件,故障率少。
■ 耐污性强,长期使用准确度不变,无需定期维护。
■ 双声道测量,采用数字相关算法,准确度高,抗干扰性能强。
■ 集流量、温度、压力测量于一体,可自动进行温压补偿和压缩因子修正运算。
■ 仪表有脉冲信号输出、4-20mA模拟信号输出、RS485(MODBUS-RTU协议)通讯输出。同时支持IC卡信号输出,可与IC卡预付费系统配套使用,便于贸易结算。
■ 4.5寸彩色液晶屏显示,界面美观,可同时显示标况瞬时流量、工况瞬时流量、标况累积流量、介质温度、介质压力、输出电流等参数。
■ 具有实时数据存储功能,可防止仪表突然掉电导致的数据丢失,在停电状态下,内部数据可长期保存。

技术参数

执行标准

用气体超声流量计测量天然气流量    (GB/T 18604-2014)

公称通径

DN50、DN80、DN100、DN150、DN200、DN250、DN300

连接方式

法兰连接型

准确度等级

1.5、1.0

量程比

1:50~1:100

仪表材质

304不锈钢

耐压等级

1.6MPa

防护等级

IP65

信号输出

脉冲信号、4 ~ 20mA电流信号

通讯输出

RS485通讯 等

实时记录

月记录、日记录、小时记录、事件记录

防爆等级

Exd ib II BT6 Gb

流量范围

型号

公称通径DN(mm)

常规流量范围 (m3/h)

UMA-50

50

4 - 200

UMA-80

80

8 - 540

UMA-100

100

10 - 850

UMA-150

150

19 - 1900

UMA-200

200

34 - 3400

UMA-250

250

53 - 5300

UMA-300

300

76 - 7600
