蒸汽是工业生产的重要能源之一,也是城市集中供热的主要热源,是企事业单位成本核算的一项极其重要的经济指标。蒸汽流量计量的正确与否,直接关系到蒸汽供、用双方的经济利益,容易产生贸易纠纷,迅尔仪表为用户提供蒸汽计量系统解决方案,是贸易纠纷的解决方案提供者。
       蒸汽流量计量与蒸汽的密度有关,而蒸汽的密度随着蒸汽的温度、压力变化而变化。因此,在蒸汽流量计量中必须合理的进行温度、压力补偿,对密度进行修正,才能提高蒸汽流量计量的正确性,减小计量误差。
       蒸汽分为饱和蒸汽和过热蒸汽,由于蒸汽性质不同,在相同的压力下蒸汽密度是不同的。因此,在蒸汽流量的计量中所采用的计量方法也不同。应根据被测蒸汽的性质,合理选择计量仪器、仪表和补偿方法。
       饱和蒸汽温度和压力是对应关系,因此只需监测两者之中任一个数据,然后根据饱和蒸汽密度表查出对应的密度值,乘以蒸汽体积流量,就能计算饱和蒸汽的质量流量。
       因此饱和蒸汽质量流量的计量可采用三种补偿方式:
(1)智能温压一体式补偿
       在用户需要在流量积算仪上实时显示蒸汽管道的温度和压力时,可采用温度压力双补偿,迅尔仪表生产的流量积算仪可根据测量的温度和压力自动识别过热蒸汽和饱和蒸汽的功能,计量更加准确,做到精准计量饱和蒸汽的质量流量。

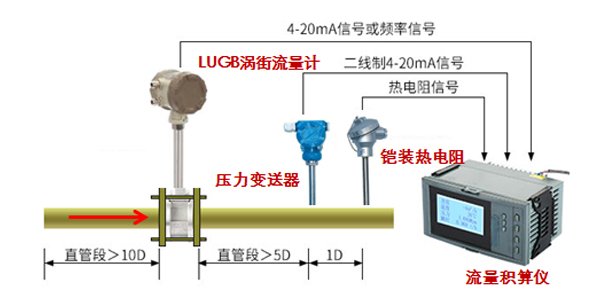

饱和蒸汽计量系统组成
          1.LUGB系列蒸汽流量计;
          2.SURE202系列高温工业型压力变送器;
          3.不锈钢冷凝缓冲管配套压力变送器使用
          4.PT100铠装型热电阻;
          5.FX1000系列流量积算仪



(2)单压力补偿
         一般情况下,饱和蒸汽质量流量的计量采用单补偿方式,多数建议使用压力补偿,由于压力变送器准确度高,响应时间快,因此计量更加准确。饱和蒸汽温度和压力是对应关系,因此只需监测两者之中任一个数据,并根据饱和蒸汽密度表查出对应的密度值,乘以蒸汽体积流量,就能计算饱和蒸汽的质量流量。
(3)单温度补偿
温度补偿蒸汽质量计量系统,一般用于客户要求节省成本且计量准确度要求不太高的场合,比如企业内部能源核算等。



         总之而言,蒸汽流量计量与蒸汽的密度有关,而蒸汽的密度随着蒸汽的温度、压力变化而变化。因此,蒸汽流量计量时必须合理地对温度、压力、密度进行修正,才能提高蒸汽流量计量的正确性,减小计量误差。
